Khi nói đến việc mở rộng hệ thống điện cho nhiều ứng dụng khác nhau, việc kết nối nhiều pin 12-volt là một phương pháp phổ biến. Cho dù bạn đang cấp nguồn cho xe RV, thuyền hay thậm chí là hệ thống năng lượng mặt trời, việc hiểu cách kết nối hai pin 12-volt song song hoặc nối tiếp có thể giúp bạn đạt được điện áp hoặc công suất mong muốn. Trong hướng dẫn này, chúng tôi sẽ hướng dẫn bạn những kiến thức cơ bản về cách mắc song song và nối tiếp hai pin {{2} vôn, nêu bật những ưu điểm và điểm cần cân nhắc cho từng phương pháp.
"Kết nối pin song song và nối tiếp" nghĩa là gì?
Trước khi đi sâu vào "cách thực hiện", hãy làm rõ ý nghĩa thực sự của việc kết nối pin song song và nối tiếp:
Kết nối nối tiếp: Phương pháp này làm tăng điện áp của bộ pin trong khi vẫn giữ nguyên dung lượng (AH). Ví dụ: hai pin 12V mắc nối tiếp sẽ tạo ra điện áp 24V nhưng sẽ duy trì cùng mức định mức amp-giờ.
Kết nối song song: Phương pháp này làm tăng công suất (xếp hạng amp-giờ), nhưng điện áp vẫn giữ nguyên. Vì vậy, nếu kết nối song song hai pin 12V, bạn vẫn sẽ có 12V, nhưng tổng công suất sẽ tăng gấp đôi, cho phép hoạt động lâu hơn trước khi cần sạc lại.
Cách kết nối hai pin 12-Volt nối tiếp
Kết nối nối tiếp là lý tưởng nếu bạn cần tăng điện áp của hệ thống. Dưới đây là cách mắc nối tiếp hai cục pin 12-vôn:
Xác định các cực: Mỗi ắc quy 12V có một cực dương (+) và một cực âm (-).
Kết nối pin: Dùng dây nối nối cực dương của pin thứ nhất với cực âm của pin thứ hai.
Cấu hình kết quả: Bây giờ bạn sẽ có điện áp kết hợp là 24V, với cực dương của pin thứ nhất và cực âm của pin thứ hai còn lại để kết nối với hệ thống tải hoặc nguồn điện của bạn.
Mẹo quan trọng: Luôn đảm bảo rằng cả hai pin đều giống nhau về điện áp và dung lượng. Việc kết hợp các loại pin có dung lượng hoặc điện áp khác nhau có thể gây ra các vấn đề về sạc và làm giảm tuổi thọ của bộ pin của bạn.
Những cân nhắc chính cho kết nối nối tiếp:
Xếp hạng amp-giờ (AH) vẫn giữ nguyên như một pin đơn, nhưng bạn tăng gấp đôi điện áp.
Đảm bảo rằng cả hai loại pin đều có cùng nhãn hiệu, kiểu dáng và độ tuổi để đảm bảo hiệu suất ổn định.
Không bao giờ vượt qua các cực dương và cực âm, vì điều này có thể gây ra đoản mạch, dẫn đến hư hỏng hoặc rủi ro an toàn tiềm ẩn.

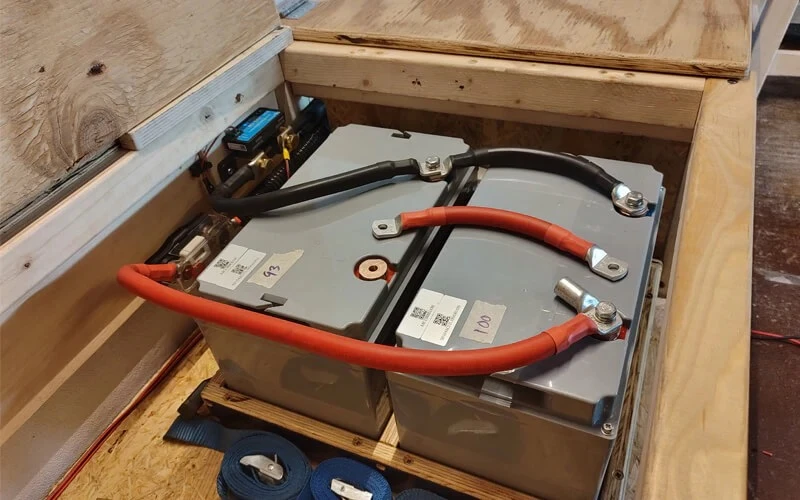

Cách kết nối song song hai pin 12-Volt
Nếu mục tiêu của bạn là tăng công suất hệ thống mà không thay đổi điện áp, thì kết nối song song là lựa chọn phù hợp. Đây là cách mắc song song hai pin 12V:
Xác định các cực: Như trước, mỗi pin có một cực dương (+) và một cực âm (-).
Kết nối cực dương: Sử dụng dây nhảy để kết nối cực dương của cả hai pin.
Kết nối các cực âm: Tương tự, sử dụng một dây nhảy khác để kết nối các cực âm của cả hai pin.
Cấu hình kết quả: Hệ thống của bạn sẽ vẫn ở mức 12V, nhưng tổng xếp hạng giờ (công suất) amp sẽ tăng. Ví dụ: nếu mỗi pin có định mức 35AH thì bộ pin dự phòng của bạn sẽ có tổng dung lượng là 70AH.
Những cân nhắc chính cho kết nối song song:
Điện áp không đổi nhưng công suất (AH) tăng.
Luôn sử dụng pin có điện áp và dung lượng giống nhau để đảm bảo sạc và xả cân bằng.
Bạn có thể cần sử dụng dây cáp lớn hơn để xử lý dòng điện tăng lên nếu bạn đang lấy năng lượng cao từ pin.
Bạn nên kết nối với cực dương của một pin và cực âm của pin kia để cân bằng tải và sạc trên cả hai pin.
Những sai lầm phổ biến cần tránh
Mặc dù việc nối hai cục pin với nhau có vẻ đơn giản nhưng có một số lỗi có thể ảnh hưởng đến hiệu suất hệ thống của bạn:
Sạc/Xả không đồng đều: Nếu sử dụng pin có dung lượng khác nhau thì pin có dung lượng thấp hơn có thể bị hoạt động quá mức, dẫn đến hỏng sớm.
Đấu dây không chính xác: Việc đấu chéo các cực dương và cực âm có thể gây ra đoản mạch, dẫn đến hư hỏng pin và hệ thống của bạn.
Các loại pin khác nhau: Việc sử dụng chung các nhãn hiệu hoặc loại pin khác nhau (ví dụ: gel, AGM hoặc lithium) có thể gây ra điện áp không đồng đều, có thể dẫn đến hỏng trong quá trình sạc hoặc xả.
Cáp không phù hợp: Nếu cáp được sử dụng quá mỏng so với dòng điện yêu cầu, chúng có thể quá nóng và làm hỏng hệ thống. Luôn sử dụng cáp được đánh giá phù hợp cho kết nối hiện tại của bạn.
Cấu hình nâng cao: Kết nối song song nối tiếp
Đối với những người cần tăng cả điện áp và công suất, cấu hình song song nối tiếp là lựa chọn phù hợp. Thiết lập này bao gồm việc đấu nối tiếp các pin trước tiên để tăng điện áp, sau đó kết nối song song nhiều bộ nối tiếp để tăng công suất.
Bước 1: Nối dây pin nối tiếp: Nối hai pin nối tiếp để đạt được điện áp mong muốn (ví dụ: hai pin 12V mắc nối tiếp để tạo ra điện áp 24V).
Bước 2: Kết nối song song: Khi bạn có nhiều bộ được kết nối nối tiếp, bạn có thể nối song song các bộ đó lại với nhau để tăng công suất tổng thể.
Điều này đặc biệt hữu ích khi bạn cần hệ thống điện áp cao (ví dụ: 24V hoặc 48V) có công suất amp-giờ lớn hơn cho các ứng dụng dài hạn như hệ thống năng lượng mặt trời, RV hoặc xe đạp điện.
Phần kết luận
Cho dù bạn đang kết nối hai pin 12V nối tiếp để tăng điện áp hay song song để tăng công suất, việc hiểu các nguyên tắc cơ bản về nối dây pin là điều cần thiết để đảm bảo hiệu suất tối ưu. Thực hiện đúng quy trình và tránh những lỗi thường gặp sẽ giúp bạn tạo ra một hệ thống điện đáng tin cậy đáp ứng nhu cầu cụ thể của bạn.
Tại sao chọn GEB cho giải pháp pin của bạn?

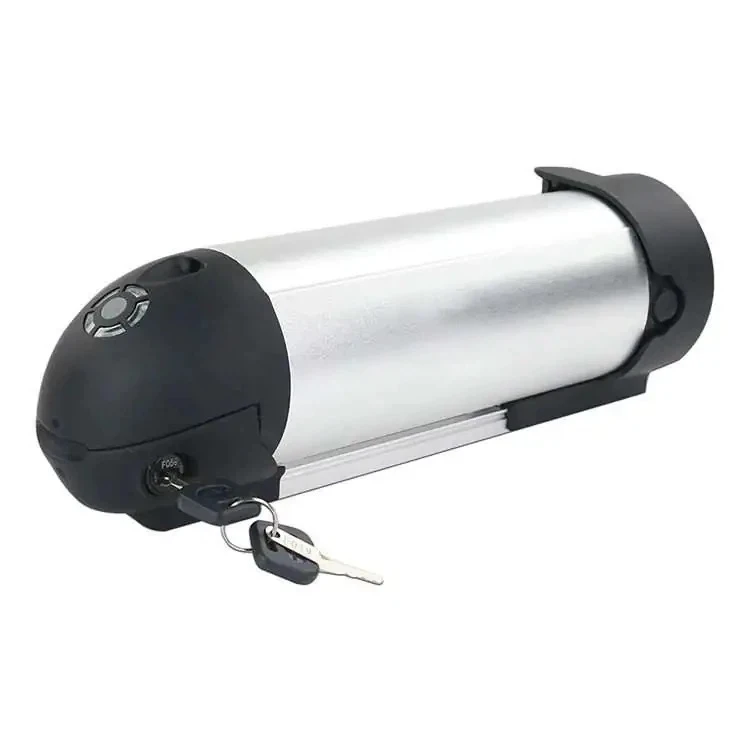

Tại GEB (General Electronics Technology Co., LTD), chúng tôi chuyên cung cấp ắc quy lithium-ion chất lượng cao cho xe đạp điện, trong đó có các loại bình dânPin xe đạp điện 36V. Pin của chúng tôi nổi tiếng với mật độ năng lượng cao, thiết kế nhẹ và tuổi thọ dài, khiến chúng trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe.
