Trong lĩnh vực xe điện đang phát triển, nhu cầu về ắc quy xe đạp điện (E-bike) hiệu suất cao đã tăng cao do nhu cầu đi được xa hơn, an toàn hơn và hiệu quả cao hơn. Bộ pin lithium-ion (Li-ion) là một trong những thành phần quan trọng nhất của bất kỳ chiếc xe đạp điện nào. Là nhà sản xuất hàng đầu củapin xe đạp điện ở Trung Quốc, bài viết này đi sâu vào quy trình sản xuất cơ bản và những cân nhắc về thiết kế để chế tạo bộ pin lithium-ion hiệu suất cao, đáng tin cậy cho xe đạp điện.
Tìm hiểu những điều cơ bản về bộ pin Lithium-ion dành cho xe đạp điện
Bộ pin lithium-ion là nguồn năng lượng đằng sau xe đạp điện, cung cấp mật độ năng lượng cao, tuổi thọ dài và trọng lượng tương đối nhẹ so với pin axit chì truyền thống. Những gói này thường bao gồm một số tế bào lithium được sắp xếp nối tiếp hoặc song song, cung cấp điện áp và công suất cần thiết để động cơ xe đạp hoạt động hiệu quả.
Thiết kế của bộ pin phải đảm bảo khả năng tương thích với hệ thống điện của E-bike, tối đa hóa mô-men xoắn, khả năng tăng tốc và phạm vi hoạt động. Lithium sắt photphat (LiFePO4) và oxit coban mangan lithium niken (NMC) là những chất hóa học phổ biến nhất được sử dụng trong pin xe đạp điện, mỗi loại đều mang lại những ưu điểm cụ thể về độ ổn định, tuổi thọ và mật độ năng lượng.

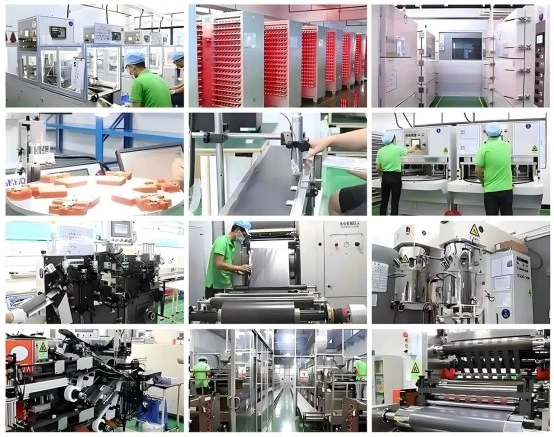

Quy trình sản xuất pin Lithium-ion dành cho xe đạp điện
Quá trình sản xuất bộ pin lithium-ion cho xe đạp điện rất phức tạp, bao gồm một số giai đoạn chính để đảm bảo cả hiệu suất và độ an toàn.
Bước 1: Lựa chọn nguyên liệu thô và chuẩn bị tế bào
Quá trình sản xuất bắt đầu với việc lựa chọn cẩn thận các tế bào pin. Pin lithium-ion của xe đạp điện thường sử dụng các ô hình trụ (như 18650 hoặc 21700), các ô hình lăng trụ hoặc dạng túi, mỗi ô được chọn dựa trên ứng dụng mong muốn. Các nhà sản xuất lấy nguồn tế bào từ các nhà cung cấp có uy tín để đảm bảo chất lượng và tính nhất quán. Sau đó, các tế bào được sắp xếp dựa trên các đặc điểm chính, chẳng hạn như điện áp và điện trở trong, để đảm bảo tính đồng nhất và hiệu suất lâu dài.
Bước 2: Lắp ráp pin
Khi các tế bào đã được chuẩn bị xong, quá trình lắp ráp bắt đầu. Điều này bao gồm việc kết nối các tế bào nối tiếp hoặc song song, tùy thuộc vào điện áp và công suất yêu cầu của hệ thống E-bike. Ví dụ: pin xe đạp điện 48V thông thường có thể sử dụng 13-14 ô nối tiếp (mỗi pin 3,7V), trong khi bộ pin lớn hơn dành cho xe đạp điện hiệu suất cao có thể yêu cầu thêm pin.
Các tế bào được bố trí thành một vỏ bảo vệ, thường được làm bằng nhựa ABS bền, có khả năng chống va đập và chống ăn mòn. Vỏ này được thiết kế để bảo vệ pin khỏi các điều kiện bên ngoài như nước, bụi và nhiệt độ khắc nghiệt.
Bước 3: Tích hợp Hệ thống quản lý pin (BMS)
Một thành phần quan trọng của bộ pin là Hệ thống quản lý pin (BMS). BMS theo dõi tình trạng của bộ pin bằng cách điều chỉnh chu kỳ sạc và xả, bảo vệ các tế bào khỏi bị sạc quá mức, xả quá mức và đoản mạch. BMS cũng đảm bảo sự an toàn chung của pin bằng cách duy trì sự điều chỉnh nhiệt và cân bằng điện áp trên các tế bào.
Trong các hệ thống E-bike cao cấp, các giải pháp BMS thông minh tiên tiến với giao thức truyền thông CANBUS hoặc UART được tích hợp để giám sát hiệu suất trong thời gian thực và cho phép chẩn đoán và tối ưu hóa trong quá trình sử dụng.
Bước 4: Tính năng cách nhiệt và an toàn
Bộ pin phải được cách điện đúng cách để tránh đoản mạch và đảm bảo an toàn trong quá trình vận hành. Vật liệu cách nhiệt được thêm vào để bảo vệ chống lại sự sinh nhiệt, trong khi hệ thống dây điện và đầu nối chất lượng cao được sử dụng để đảm bảo kết nối an toàn giữa các tế bào và động cơ.
Thiết kế của gói cũng bao gồm các tính năng an toàn bên trong, chẳng hạn như cầu chì và van giảm áp, để bảo vệ khỏi các rủi ro như thoát nhiệt hoặc hư hỏng vật lý bên ngoài.
Những cân nhắc về thiết kế bộ pin xe đạp điện
Khi thiết kế bộ pin lithium-ion cho xe đạp điện, một số yếu tố chính phải được xem xét:
Yêu cầu về điện áp và công suất: Bước đầu tiên trong quá trình thiết kế là tìm hiểu các yêu cầu về điện áp và công suất của mẫu xe đạp điện cụ thể. Ví dụ: bộ pin 48V thường cung cấp năng lượng cần thiết cho xe đạp điện hiệu suất cao hơn. Công suất, được đo bằng amp-giờ (Ah), xác định quãng đường mà xe đạp điện có thể đi được trong một lần sạc, đây là yếu tố quan trọng cần cân nhắc đối với cả người đi làm và người đi xe giải trí.
Kiểu dáng của pin: Bộ pin xe đạp điện có nhiều kiểu dáng khác nhau, chẳng hạn như dạng hình trụ, hình lăng trụ hoặc dạng túi. Mỗi yếu tố hình thức đều có những lợi ích riêng. Các tế bào hình trụ bền và tiết kiệm chi phí, trong khi các tế bào hình lăng trụ tiết kiệm không gian hơn và các tế bào túi nhẹ và linh hoạt, lý tưởng cho các thiết kế nhỏ gọn hoặc tùy chỉnh. Yếu tố hình thức ảnh hưởng trực tiếp đến thiết kế tổng thể của bộ pin, bao gồm kích thước, hình dạng và hiệu suất của pin.
Quản lý nhiệt độ: Pin lithium-ion rất nhạy cảm với sự dao động nhiệt độ và nhiệt độ quá cao hoặc quá lạnh có thể ảnh hưởng đáng kể đến hiệu suất và tuổi thọ của chúng. Thiết kế bộ pin phải bao gồm các giải pháp quản lý nhiệt hiệu quả để duy trì nhiệt độ hoạt động tối ưu, đặc biệt ở những khu vực thường xuyên có điều kiện thời tiết khắc nghiệt. Tấm làm mát hoặc tấm tản nhiệt thường được kết hợp để quản lý khả năng tản nhiệt.
Độ bền và khả năng bảo vệ: Vỏ ngoài của bộ pin phải bền và có khả năng chống va đập, rung lắc cũng như các yếu tố môi trường như nước, bụi. Nhiều nhà sản xuất chọn nhựa ABS vì sự cân bằng về độ bền, giá thành và dễ sản xuất. Ngoài ra, các mạch bảo vệ và cầu chì được tích hợp để ngăn chặn quá dòng, quá tải và đoản mạch, nâng cao độ an toàn chung cho ắc quy xe đạp điện.
Kiểm soát và kiểm tra chất lượng
Việc đảm bảo chất lượng và độ an toàn của bộ pin lithium-ion cho xe đạp điện là rất quan trọng. Các biện pháp kiểm soát chất lượng nghiêm ngặt được thực hiện ở từng giai đoạn của quá trình sản xuất. Chúng bao gồm kiểm tra điện áp và điện trở của từng tế bào, đảm bảo tính đồng nhất trong lắp ráp và xác minh rằng Hệ thống quản lý pin (BMS) hoạt động chính xác.
Thử nghiệm cuối cùng bao gồm việc đánh giá hiệu suất của gói trong các điều kiện khác nhau, bao gồm chu kỳ sạc và xả, kiểm tra nhiệt và kiểm tra dung lượng. Mục tiêu là đảm bảo bộ pin đáp ứng các tiêu chuẩn cao nhất về hiệu suất, độ tin cậy và an toàn.
Xu hướng sản xuất pin xe đạp điện
Ngành công nghiệp pin xe đạp điện tiếp tục đổi mới với những tiến bộ nhằm cải thiện mật độ năng lượng, giảm trọng lượng và nâng cao độ an toàn. Các nhà sản xuất đang khám phá các chất hóa học pin mới, chẳng hạn như lithium iron phosphate (LiFePO4), mang lại độ ổn định nhiệt vượt trội và tuổi thọ dài hơn. Ngoài ra, các nhà sản xuất đang áp dụng các biện pháp bền vững, bao gồm tái chế pin và kỹ thuật sản xuất tiết kiệm năng lượng, để giảm tác động đến môi trường.
Một xu hướng quan trọng khác là sự phát triển của công nghệ sạc nhanh, giúp giảm đáng kể thời gian sạc lại pin cho xe đạp điện. Khi nhu cầu về xe đạp điện tăng lên, những đổi mới này sẽ đóng một vai trò quan trọng trong việc cải thiện trải nghiệm xe đạp điện tổng thể.
Phần kết luận
Bộ pin lithium-ion là một bộ phận quan trọng của bất kỳ chiếc xe đạp điện nào và quy trình thiết kế cũng như sản xuất của nó là rất cần thiết để mang lại một sản phẩm hiệu suất cao, đáng tin cậy và an toàn. Bằng cách hiểu rõ các bước chính liên quan đến quá trình sản xuất pin xe đạp điện - từ phân loại và lắp ráp tế bào đến tích hợp Hệ thống quản lý pin tiên tiến - các nhà sản xuất có thể sản xuất pin cung cấp năng lượng cho thế hệ xe đạp điện tiếp theo. Với những tiến bộ không ngừng trong công nghệ pin, tương lai của xe đạp điện có vẻ tươi sáng hơn bao giờ hết.
