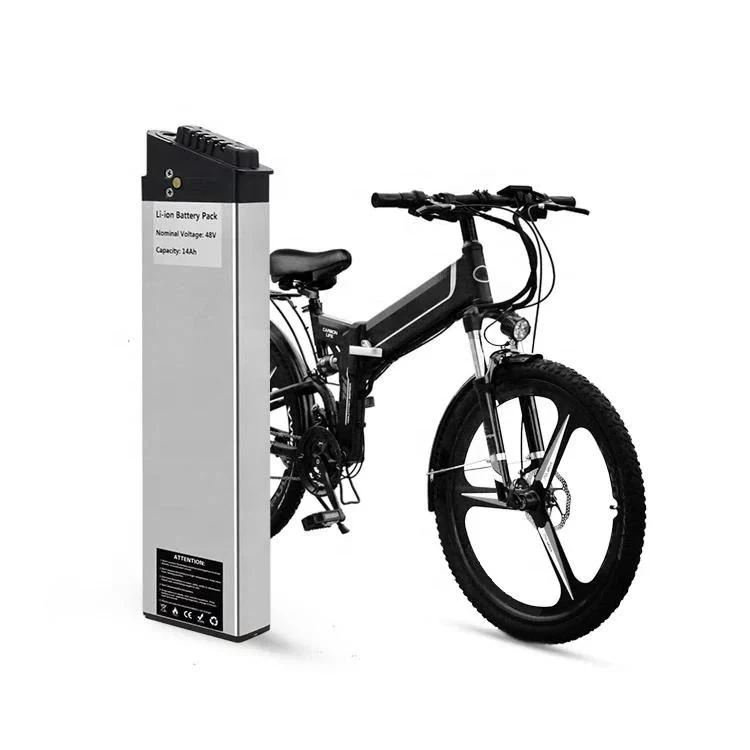

Dây đo nào cho pin ebike 48V

Chọn đúng thước đo dây cho pin xe đạp điện 48V không chỉ là vấn đề tương thích, mà là một quyết định cơ bản ảnh hưởng đến an toàn, hiệu quả và độ tin cậy của hệ thống. Khi các thiết kế xe đạp điện ngày càng trở nên mạnh mẽ và nhỏ gọn, hệ thống dây điện không còn là một yếu tố thiết kế quan trọng.

Cho dù bạn đang xây dựng một hệ thống hiệu suất cao tùy chỉnh hay nâng cấp một hệ thống hiện có, điều quan trọng là phải hiểu làm thế nào điện áp, công suất và hiện tại chuyển thành các yêu cầu dây thực tế. Như một chuyên giaNhà sản xuất pin ebike 48V, Chúng tôi sẽ hướng dẫn bạn thông qua các nguyên tắc chính của lựa chọn dây cho các hệ thống xe đạp điện 48V trong bài viết này.

Hiểu điện áp, công suất và dòng điện

Trước khi chọn thước đo dây bên phải cho hệ thống pin xe đạp điện 48V, điều cần thiết là phải hiểu mối quan hệ nền tảng giữa điện áp (V), công suất (W) và dòng điện (A). Ba thông số điện này phụ thuộc lẫn nhau và tạo thành cơ sở cho tất cả các quyết định truyền tải điện trong các ứng dụng di động điện.

Công thức chi phối mối quan hệ này là:

P (Power in watts)=V (điện áp) × I (dòng điện tính bằng amps)

Đối với một hệ thống xe đạp điện tử 48V điển hình được đánh giá ở mức 1000 watt, chúng ta có thể tính toán bản vẽ hiện tại như:

1000W 48V=khoảng 20.83a

Dòng điện được tính toán này là tải trọng liên tục mà dây phải mang theo một cách đáng tin cậy và an toàn mà không bị quá nóng hoặc gây ra giảm điện áp quá mức. Điều quan trọng nữa là phải tính đến các tình huống tải cực đại-vì gia tốc đột ngột hoặc leo núi-nơi mà hệ thống có thể vượt quá công suất danh nghĩa của nó. Đó là lý do tại sao lựa chọn dây không chỉ là đáp ứng mức trung bình được tính toán; Nó phải yếu tố trong các động lực hoạt động trong thế giới thực, bao gồm dòng điện thoáng qua và căng thẳng môi trường.

Nói tóm lại, dây bạn chọn không chỉ hỗ trợ tải điện của hệ thống mà còn cung cấp khoảng không cho sự ổn định nhiệt, tính linh hoạt về thể chất và độ bền lâu dài.

Đồng hồ đo dây được đề xuất cho các hệ thống ebike 48V

Khi nhu cầu hiện tại được hiểu, bước tiếp theo là xác định thước đo dây nào có thể xử lý nó một cách hiệu quả và an toàn. Dựa trên dữ liệu thực nghiệm từ các hệ thống dây điện xe điện thương mại và được xác nhận bằng thử nghiệm trong ngành, hai máy đo dây phù hợp nhất cho các hệ thống xe đạp điện 48V, 1000W là 12 AWG và 10 AWG.

Đây là cách họ so sánh:

Theo cả hai tiêu chuẩn dây điện và hiệu suất thử nghiệm thực địa:

• 12 AWG là đủ về mặt kỹ thuật, cung cấp gần như gấp đôi độ sáng cần thiết. Đây là một lựa chọn thực tế cho các hệ thống có hệ thống dây ngắn và nguy cơ quá tải thấp.
• 10 AWG, tuy nhiên, là tùy chọn ưa thích trong hầu hết các ứng dụng trong thế giới thực. Nó cung cấp khoảng trống hơn đáng kể cho các độ phân hủy hiện tại, giảm điện áp giảm trên khoảng cách dài hơn và giúp ngăn chặn sự tích tụ nhiệt-đặc biệt là quan trọng trong các khung xe đạp điện bị đóng gói dày đặc.

Trong xe đạp điện tử được sửa đổi hoặc hiệu suất cao, trong đó các phụ kiện, bộ điều khiển hoặc phanh tái tạo có thể đẩy các hệ thống vượt ra ngoài xếp hạng danh nghĩa của chúng, việc chọn một thước đo có thêm dung lượng không chỉ là một ưu tiên-đó là một yêu cầu về độ an toàn và độ tin cậy bền vững.

Đồng hồ đo và khuyến nghị cầu chì cho hệ thống EBIKE

Tại sao 10 AWG là sự lựa chọn an toàn và thiết thực hơn

Trong khi 12 AWG có thể đủ về lý thuyết, trong thực tế, 10 AWG nổi lên như là lựa chọn mạnh mẽ và có tư duy tiến bộ hơn. Công suất hiện tại cao hơn của nó chuyển thành biên độ an toàn lớn hơn, đảm bảo rằng ngay cả dưới các đột biến thoáng qua hoặc quá tải cận biên, hệ thống dây điện vẫn ở trong giới hạn nhiệt.

Ngoài an toàn, 10 dây AWG có điện trở thấp hơn, dẫn đến giảm điện áp giảm trên dây nối. Điều này cải thiện hiệu quả của việc cung cấp năng lượng, đặc biệt là đáng chú ý trong quá trình tăng tốc nặng hoặc khi tăng sức mạnh cho các độ dốc dốc. Giảm điện áp giảm có nghĩa là ít năng lượng lãng phí như nhiệt, điều này trực tiếp đóng góp vào thời lượng pin dài hơn và hiệu suất động cơ phù hợp hơn.

Một xem xét khác là chiều dài dây. Trong nhiều công trình điện tử được xây dựng-đặc biệt là những người có động cơ gắn phía sau hoặc chạy pin tích hợp khung có thể là đáng kể. Giảm điện áp tỷ lệ thuận với cả dòng điện và khoảng cách. Dây 10 AWG dày hơn, với điện trở thấp hơn, bù cho điều này, bảo tồn tính toàn vẹn của công suất ở đầu động cơ.

Kinh nghiệm thực địa ủng hộ điều này. Các tay đua có bộ điều khiển 35A đã báo cáo hiệu suất ổn định và nhiệt độ cáp mát khi sử dụng dây silicon 10 AWG chất lượng cao, ngay cả trong các kịch bản có nhu cầu cao được duy trì. Ngược lại, các dây mỏng hơn-đặc biệt là những dây dưới 12 AWG để làm nóng đáng kể theo thời gian, đưa ra các rủi ro độ tin cậy dài hạn.

Nói một cách đơn giản, 10 AWG không chỉ đáp ứng nhu cầu của hệ thống xe đạp điện E 48V, 1000W-nó vượt quá chúng theo cách phản ánh thực tiễn kỹ thuật tốt và tầm nhìn xa thực tế.

Những cân nhắc khác khi chọn thước đo dây

Máy đo dây chỉ là một phần của phương trình. Các yếu tố khác ảnh hưởng đến hiệu suất hệ thống dây điện và nhìn ra chúng có thể thỏa hiệp toàn bộ hệ thống.

Chiều dài dây và định tuyến

Dây dài hơn làm tăng điện trở và điện áp giảm. Nếu bản dựng của bạn liên quan đến cáp chạy dài hơn hai mét, thì bước lên tới 10 AWG giống như thước đo dày hơn hoặc thậm chí 8 AWG-được khuyến khích. Các uốn cong sắc nét, vỏ kín và định tuyến bên cạnh các thành phần tạo nhiệt có thể làm tăng thêm nhiệt độ của dây, tạo ra nhu cầu về khả năng phục hồi nhiệt.

Vật liệu cách nhiệt

Không phải tất cả các cách nhiệt được tạo ra bằng nhau. PVC tiêu chuẩn có thể được chấp nhận cho các bản dựng cơ bản, nhưng dây cách nhiệt bằng silicon cung cấp khả năng chịu nhiệt độ vượt trội (lên đến 180 độ), tính linh hoạt cao hơn và tuổi thọ cao hơn dưới căng thẳng cơ học. Đối với các ứng dụng tiếp xúc với mặt trời, nhiệt hoặc chuyển động thường xuyên, silicon được khuyến nghị mạnh mẽ.

Khả năng tương thích đầu nối

Dây chỉ mạnh như kết nối của nó. Xếp hạng dây và đầu nối không khớp là một nguồn lỗi hệ thống thường xuyên. Ví dụ, các powerpoles của Anderson được đánh giá cho 60A có thể kết hợp với 10 AWG thành công-nhưng sử dụng chúng với 12 AWG đối với hệ thống tải cao có nguy cơ quá nóng vỏ đầu nối, ngay cả khi chính dây là đủ.

Tính linh hoạt so với phù hợp

Dây dày hơn cung cấp hiệu suất tốt hơn nhưng có thể khó định tuyến hơn trong không gian khung hình chặt chẽ. Cân bằng hiệu quả điện với tính khả thi của cơ học là rất quan trọng. Sử dụng dây linh hoạt, đa sợi giảm nhẹ vấn đề này, đặc biệt là khi các vòng quay chặt chẽ hoặc uốn cong động.

Những sai lầm phổ biến và mẹo an toàn

Mặc dù có hướng dẫn rõ ràng, chúng ta thường thấy những sai lầm định kỳ trong DIY và thậm chí một số bản dựng thương mại:

• Việc đánh giá thấp dây: Chọn một dây hoàn toàn dựa trên dòng điện danh nghĩa, mà không tính đến sự gia tăng hoặc chiều dài, có thể dẫn đến thất bại quá nhiệt hoặc cách nhiệt sớm.
• Bỏ qua thông số kỹ thuật của đầu nối: Ngay cả cáp tốt nhất cũng sẽ thất bại nếu được ghép nối với đầu nối không thể xử lý dòng điện.
• Sử dụng cáp chưa được xác minh hoặc được đánh dấu kém: Các nhãn hiệu dây có uy tín thường bao gồm các thông số kỹ thuật và chứng chỉ in (ví dụ: UL, SAE) trên áo khoác. Tránh các dây chung hoặc không nhãn cho các hệ thống xe đạp điện tử quan trọng.

Làm thế nào bạn có thể biết nếu dây của bạn hoạt động kém? Chú ý đến:

• Dây cảm thấy ấm hoặc nóng sau khi cưỡi
• Đèn làm mờ hoặc phản ứng bướm ga chậm chạp dưới tải
• Burnt có mùi gần đầu nối hoặc vỏ cầu chì

Trong những trường hợp như vậy, hãy kiểm tra hệ thống dây điện của bạn, nâng cấp lên thước đo dày hơn và xác minh rằng các đầu nối và cầu chì của bạn được đánh giá thích hợp.

Phần kết luận

Trong bất kỳ hệ thống xe đạp điện 48V nào, đồng hồ đo dây xác định mức độ hiệu quả có thể được chuyển từ pin sang bộ điều khiển và động cơ, cũng như mức độ an toàn của nó có thể được chuyển dưới tải. Trong khi 12 đồng hồ đo dây AWG về mặt kỹ thuật có thể đáp ứng các yêu cầu hiện tại của các hệ thống 1000W, 10 AWG đã được chứng minh là lựa chọn khôn ngoan hơn cho hầu hết các ứng dụng thực tế. Nó cung cấp độ ổn định nhiệt cao hơn, giảm áp suất thấp hơn và khả năng mở rộng để nâng cấp hệ thống.

Ngoài các giá trị số, việc lựa chọn đồng hồ đo dây cũng cần xem xét chất lượng cách điện, định tuyến cáp và khả năng tương thích đầu nối. Các vấn đề về hệ thống dây điện phổ biến nhất trong xe đạp điện - quá nóng, mất điện hoặc lỗi không liên tục - thường có thể bị đổ lỗi trên đồng hồ đo dây không đạt tiêu chuẩn.

Cuối cùng, mua máy đo đúng là một khoản đầu tư vào hiệu suất, an toàn và độ bền của xe đạp điện. Trong một hệ thống nơi mật độ hiện tại là rất quan trọng, đừng để thước đo dây là liên kết yếu nhất.Liên hệ với chúng tôi để tìm hiểu thêm về pin xe đạp điện. .sales@gebattery.co )
