Cách đấu dây ắc quy 36v cho xe máy điện - Hướng dẫn đầy đủ

Trong thế giới xe máy điện, pin là trung tâm của mọi thứ. Cụ thể, cấu hình pin 36V được sử dụng rộng rãi vì tính ổn định và hiệu quả. Tuy nhiên, nối dây đúng cách thường là một bước bị bỏ qua nhưng lại rất quan trọng - cho dù pin có mạnh đến đâu thì việc kết nối không đúng cách vẫn có thể dẫn đến lỗi hệ thống, giảm hiệu suất và thậm chí là các mối nguy hiểm về an toàn.

Trong bài viết này, chúng tôi sẽ hướng dẫn bạn toàn bộ quá trình nối dâypin 36V cho xe máy điện của bạn. Từ việc hiểu cấu trúc cơ bản của pin đến các chi tiết kỹ thuật kết nối dây, chúng tôi sẽ đề cập đến mọi thứ bạn cần biết để đảm bảo xe điện của bạn chạy trơn tru và an toàn. Hãy bắt đầu với những điều cơ bản.

news-400-400

Trước khi đi sâu vào hệ thống dây điện, điều cần thiết là phải hiểu chúng ta đang làm việc với cái gì. Pin 36V không phải là một bộ phận đơn lẻ mà là một bộ pin được tạo thành từ nhiều ô riêng lẻ. Những tế bào này thường là pin lithium-ion (Li-ion), mặc dù pin axit chì cũng có thể được sử dụng trong một số trường hợp. Tuy nhiên, pin Li-ion thường được ưa chuộng hơn do tính chất nhẹ, tuổi thọ dài, hiệu suất sạc cao và quan trọng nhất là mật độ năng lượng cao hơn - nghĩa là chúng lưu trữ nhiều năng lượng hơn trong một gói nhỏ hơn.

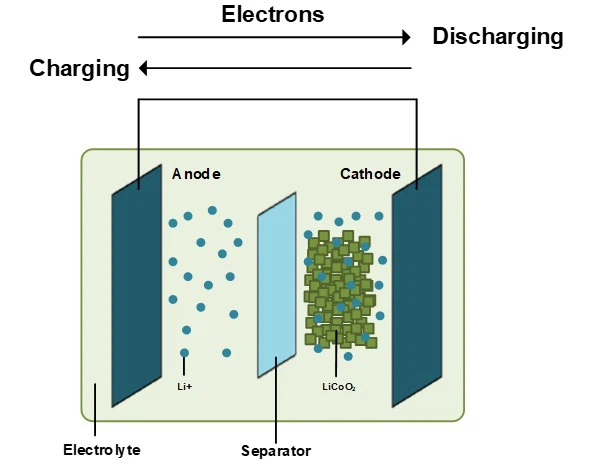

Một bộ pin lithium 36V thường được chế tạo theo chuỗi nối 10 ô 3,7V riêng lẻ. Tại sao lại là 10 ô? Bởi vì mỗi tế bào lithium-ion có điện áp danh định là 3,7V và khi bạn kết nối 10 tế bào trong số chúng nối tiếp, tổng điện áp sẽ trở thành 37V. Giá trị này cao hơn một chút so với 36V nhưng đó là điều bình thường vì điện áp của bộ pin sẽ giảm dần xuống khoảng 36V trong quá trình phóng điện. Công suất xác định quãng đường xe tay ga của bạn có thể đi được và thường được đo bằng amp-giờ (Ah). Chẳng hạn, pin 10Ah có nghĩa là nó có thể cung cấp dòng điện 10A trong một giờ.

Một thành phần quan trọng khác là Hệ thống quản lý pin (BMS), đóng vai trò là “người bảo vệ” cho pin. Nó giám sát trạng thái của từng tế bào riêng lẻ để đảm bảo vận hành an toàn, ngăn ngừa quá tải, xả sâu và đoản mạch. Không có BMS, pin của bạn về cơ bản giống như một chiếc ô tô không có phanh - nó có thể gặp sự cố bất cứ lúc nào.

news-592-471

Bây giờ chúng ta đã hiểu những điều cơ bản, hãy xem cách cấu hình bộ pin 36V. Có hai khái niệm chính cần nắm bắt ở đây: kết nối nối tiếp và kết nối song song.

Kết nối nối tiếp: Khi các ô được mắc nối tiếp, điện áp sẽ tăng lên trong khi công suất vẫn giữ nguyên. Ví dụ: 10 3.7V pin lithium được kết nối nối tiếp sẽ cung cấp cho bạn đầu ra 37V, trong khi dung lượng sẽ bằng với một pin riêng lẻ (ví dụ: 3000mAh). Đây là cấu hình phổ biến nhất cho xe máy điện 36V.
Kết nối song song: Nếu bạn cần tăng dung lượng pin (cho phạm vi hoạt động xa hơn), bạn sẽ sử dụng kết nối song song. Trong kết nối song song, điện áp không đổi nhưng công suất sẽ tăng lên. Chẳng hạn, nếu bạn ghép song song hai bộ pin 36V thì tổng dung lượng sẽ tăng gấp đôi.

Khi định cấu hình bộ pin, BMS là điều cần thiết. Vai trò chính của nó là đảm bảo rằng tất cả các tế bào có cùng điện áp và mức sạc. Nếu không có nó, bạn có nguy cơ sạc quá mức hoặc xả quá mức một số tế bào, điều này có thể làm giảm nghiêm trọng tuổi thọ của pin hoặc thậm chí tạo ra các tình trạng nguy hiểm.

Ngoài ra, khi kết nối bộ pin, bạn cần cân nhắc việc sạc cân bằng. Mặc dù gói mới có thể có các ô đồng nhất nhưng theo thời gian, hiệu suất của mỗi ô có thể bắt đầu khác nhau. BMS sẽ thực hiện “cân bằng” trong quá trình sạc để duy trì sức khỏe của toàn bộ bộ pin.

Bây giờ bạn đã định cấu hình bộ pin 36V của mình, bước tiếp theo là nối dây đúng cách. Hệ thống dây điện kết nối pin với phần còn lại của hệ thống điện của xe điện, bao gồm bộ điều khiển, động cơ và van tiết lưu. Một số điều cần lưu ý khi xử lý dây:

Chọn dây phù hợp: Kích thước của dây bạn chọn là rất quan trọng. Nếu dây quá mỏng, nó có thể không mang đủ dòng điện, dẫn đến quá nhiệt và có thể gây hư hỏng. Đối với hệ thống 36V, bạn thường cần dây có cỡ từ 12 AWG đến 10 AWG, tùy thuộc vào dòng điện hiện tại của động cơ. Công suất của động cơ càng cao thì dây càng cần dày.
Cách điện dây: Đảm bảo sử dụng dây có cách điện thích hợp để tránh mọi nguy cơ đoản mạch. Lớp cách nhiệt bảo vệ dây điện khỏi các yếu tố bên ngoài và cũng ngăn ngừa chập điện khi dây chạm vào các bộ phận kim loại của xe tay ga.
Kết nối đúng: Một trong những bước quan trọng nhất khi nối dây cho pin là đảm bảo các kết nối chặt chẽ và an toàn. Các kết nối lỏng lẻo có thể gây ra điện trở, dẫn đến nóng lên hoặc sụt áp. Các đầu nối vòng thường được sử dụng để kết nối các cực dương và cực âm của pin với bộ điều khiển và động cơ vì chúng mang lại kết nối an toàn, ổn định. Bạn cũng có thể sử dụng đầu nối Anderson Powerpole cho kết nối dòng điện cao vì chúng bền và dễ lắp ráp.
Tránh đoản mạch: Nguyên tắc quan trọng nhất khi nối dây bất kỳ hệ thống điện nào là kiểm tra kỹ xem các cực dương và cực âm có được kết nối chính xác hay không. Việc chuyển nhầm kết nối có thể gây ra hư hỏng nghiêm trọng, thậm chí làm chập mạch toàn bộ hệ thống. Tốt nhất bạn nên sử dụng dây có mã màu (đỏ cho dây dương, đen cho dây âm) và ghi nhãn rõ ràng.
Định tuyến dây: Định tuyến dây thích hợp đảm bảo rằng dây không bị hư hỏng. Điều quan trọng là phải định tuyến dây cách xa các bộ phận chuyển động (như bánh xe) hoặc các khu vực có thể tạo ra nhiệt. Sử dụng dây buộc hoặc ống bọc dây để giữ mọi thứ đúng vị trí và tránh bất kỳ vết trầy xước nào có thể gây đoản mạch.

news-1920-1080

Sau khi kết nối pin, đã đến lúc tích hợp nó với hệ thống điều khiển của xe điện. Hệ thống điều khiển về cơ bản quản lý dòng điện từ pin đến động cơ và các bộ phận khác, đảm bảo xe tay ga hoạt động hiệu quả và an toàn.

Bộ điều khiển:Bộ điều khiển là trái tim của hệ thống xe điện. Nó lấy đầu vào từ van tiết lưu (máy gia tốc), xử lý nó và sau đó điều khiển dòng điện đến động cơ. Bộ điều khiển phải tương thích với cả động cơ và pin về mặt điện áp và dòng điện. Đối với hệ thống 36V, bộ điều khiển thường sẽ hoạt động trong phạm vi từ 36V đến 48V.

Phù hợp với điện áp: Điều quan trọng là định mức điện áp của bộ điều khiển phải phù hợp với điện áp của bộ pin (trong trường hợp này là 36V). Bộ điều khiển không tương thích có thể dẫn đến hiệu suất hoạt động kém hoặc thậm chí làm hỏng cả bộ điều khiển và pin.
Giới hạn dòng điện: Nhiều bộ điều khiển đi kèm với tính năng giới hạn dòng điện tích hợp để tránh làm quá tải hệ thống, bảo vệ cả pin và động cơ khỏi căng thẳng quá mức.

Động cơ:Động cơ là bộ phận thực sự đẩy xe về phía trước. Nó được cung cấp năng lượng bởi dòng điện chạy qua bộ điều khiển. Đối với xe máy điện 36V, công suất động cơ thường dao động từ 250W đến 750W, tùy thuộc vào tốc độ và hiệu suất mong muốn. Động cơ phải tương thích với điện áp của bộ pin.

Đấu dây với động cơ: Động cơ kết nối với bộ điều khiển thông qua dây dày có thể xử lý dòng điện cao. Các kết nối này phải được thực hiện bằng cách sử dụng đầu nối dạng đạn hoặc đầu nối động cơ để đảm bảo dòng điện ổn định và hiệu quả.

Van tiết lưu:Van tiết lưu là giao diện của bạn với xe tay ga. Nó kiểm soát lượng điện năng được gửi đến động cơ bằng cách điều chỉnh dòng điện được cung cấp. Hầu hết các van tiết lưu đều là loại vận hành bằng ngón tay cái hoặc dạng tay nắm xoắn. Van tiết lưu sẽ gửi tín hiệu đến bộ điều khiển, sau đó bộ điều khiển sẽ điều chỉnh tốc độ của động cơ cho phù hợp.

Dây ga: Kết nối ga thường được làm bằng dây nhỏ hơn, vì dòng điện chúng mang theo thấp hơn nhiều so với dây động cơ. Luôn đảm bảo rằng các dây này được kết nối đúng cách và van tiết lưu phản ứng nhanh để tránh các vấn đề khi lái xe.

Hệ thống phanh:Nhiều xe máy điện hiện đại được trang bị phanh tái tạo. Tính năng này sử dụng động cơ để làm chậm xe tay ga và chuyển một phần năng lượng đó trở lại pin. Tay cầm hoặc cần phanh được kết nối với bộ điều khiển và tín hiệu phanh được gửi đến bộ điều khiển để giảm tốc độ động cơ.

Khi làm việc với hệ thống điện, an toàn là trên hết. Đi dây, lắp đặt và bảo trì pin cũng như các bộ phận điện đúng cách có thể ngăn ngừa hầu hết các mối nguy hiểm tiềm ẩn.

Bảo vệ quá dòng: Một trong những điều đầu tiên bạn nên có là bảo vệ quá dòng. Điều này thường đạt được bằng cầu chì hoặc bộ ngắt mạch giữa pin và bộ điều khiển. Cầu chì được thiết kế để ngắt mạch nếu dòng điện vượt quá mức an toàn, ngăn ngừa nguy cơ quá nhiệt hoặc hỏa hoạn. Đảm bảo sử dụng cầu chì được đánh giá cao hơn một chút so với mức tiêu thụ dòng điện tối đa dự kiến của hệ thống.
Bảo vệ quá áp và thiếu điện áp: Hệ thống quản lý pin (BMS) rất quan trọng để ngăn chặn việc sạc quá mức và sạc quá mức pin. Bảo vệ quá điện áp giúp pin không bị sạc vượt quá điện áp an toàn, trong khi bảo vệ thiếu điện áp đảm bảo pin không xả dưới mức có thể gây hư hỏng. Hầu hết các BMS đều có cảnh báo hoặc công tắc ngắt tích hợp sẽ kích hoạt nếu pin vượt quá hoặc giảm xuống dưới mức điện áp an toàn.
Bảo vệ ngắn mạch: BMS và bộ điều khiển cũng phải có bảo vệ ngắn mạch. Nếu bất kỳ dây hoặc bộ phận nào vô tình bị chập điện, hệ thống sẽ cắt điện để tránh hư hỏng thêm. Luôn kiểm tra hệ thống dây điện xem có khả năng bị mòn hoặc sờn hay không, đặc biệt là sau khi sử dụng kéo dài và thay thế bất kỳ dây bị hỏng nào ngay lập tức.
Tản nhiệt: Hệ thống pin và bộ điều khiển tạo ra nhiệt khi sử dụng, vì vậy cần đảm bảo thông gió thích hợp để tản nhiệt. Cả bộ điều khiển và pin phải được đặt trong vỏ thông gió và cần cẩn thận để tránh đặt chúng ở những khu vực có thể gây ra vấn đề tích tụ nhiệt (chẳng hạn như gần động cơ hoặc dưới ánh nắng trực tiếp).
Chống nước: Vì xe máy điện thường được sử dụng ngoài trời nên việc đảm bảo pin, bộ điều khiển và hệ thống dây điện được bảo vệ khỏi nước và bụi là rất quan trọng. Xếp hạng IP của các bộ phận điện của bạn rất quan trọng. Ví dụ: bộ pin ít nhất phải có xếp hạng IP65, đảm bảo pin được bảo vệ khỏi nước bắn và bụi.
Cách điện thích hợp: Đảm bảo rằng tất cả hệ thống dây điện được cách điện đúng cách để tránh vô tình tiếp xúc với các bộ phận kim loại có thể gây đoản mạch. Dây dẫn cách điện giúp bảo vệ hệ thống điện và đảm bảo tuổi thọ cho các linh kiện.

Đấu dây ắc quy 36V cho xe máy điện là một quá trình đơn giản nếu bạn dành thời gian tìm hiểu những kiến thức cơ bản về hệ thống và tuân theo các quy trình an toàn thích hợp. Đảm bảo rằng bạn sử dụng đúng dây, đầu nối và tuân theo các nguyên tắc an toàn sẽ giúp xe tay ga của bạn chạy trơn tru và an toàn trong nhiều năm tới.

Tại Công ty TNHH Công nghệ Điện tử Tổng hợp, chúng tôi hiểu tầm quan trọng của hệ thống điện tin cậy cho xe máy điện. Là công ty dẫn đầu trong lĩnh vực sản xuất pin lithium, chúng tôi cung cấp bộ pin 36V chất lượng cao, bền bỉ, hoàn hảo cho nhu cầu xe máy điện của bạn. Với hơn 180 nhân viên và hơn 15 năm kinh nghiệm, chúng tôi cung cấp quyền truy cập trực tiếp vào các loại pin, BMS hàng đầu và các dịch vụ lắp ráp hoàn chỉnh. Cho dù bạn đang chế tạo chiếc xe tay ga của riêng mình hay cần một giải pháp chìa khóa trao tay đầy đủ, chúng tôi luôn sẵn sàng trợ giúp.

Hãy liên hệ với chúng tôi ngay hôm nay để thảo luận về cách chúng tôi có thể cung cấp năng lượng cho xe máy điện của bạn bằng pin 36V tốt nhất hiện có trên thị trường! (sales@gebattery.co)

news-960-400

Bây giờ bạn đã hiểu những điều cơ bản và đã đấu dây đúng cách cho pin 36V của mình, đã đến lúc xem hướng dẫn từng bước để đảm bảo mọi thứ hoạt động bình thường. Dưới đây là bảng phân tích đơn giản về những gì bạn nên làm khi lắp đặt và kiểm tra ắc quy trên xe máy điện của mình:

Kiểm tra điện áp pin: Trước khi bạn bắt đầu kết nối bất cứ thứ gì, hãy luôn kiểm tra điện áp của pin bằng đồng hồ vạn năng. Điều này giúp đảm bảo rằng pin của bạn nằm trong phạm vi chính xác (khoảng 36V đối với hệ thống 36V). Điện áp thấp hơn dự kiến có thể cho thấy pin có vấn đề hoặc pin chưa được sạc đầy.

Lắp ắc quy: Gắn ắc quy vào khung xe hoặc khay ắc quy một cách chắc chắn. Đảm bảo rằng pin được bảo vệ tốt và không bị rung động không cần thiết, có thể gây hư hỏng. Sử dụng dây đai hoặc giá đỡ chắc chắn để giữ nó đúng vị trí.

Kết nối dây: Bắt đầu bằng cách kết nối cực dương (+) của pin với cực dương của bộ điều khiển và tương tự, cực âm (-) với cực âm của bộ điều khiển. Kiểm tra kỹ cực tính - nếu sai có thể làm hỏng bộ điều khiển, động cơ và pin. Đối với động cơ, kết nối dây động cơ với đầu ra của bộ điều khiển.

Kết nối bướm ga và phanh: Nếu xe tay ga của bạn sử dụng bướm ga dạng xoắn hoặc van tiết lưu bằng ngón tay cái, hãy kết nối các dây tương ứng với đầu vào đầu vào bướm ga của bộ điều khiển. Tương tự, kết nối hệ thống phanh với bộ điều khiển nếu sử dụng phanh tái tạo. Đảm bảo tất cả các đầu nối đều vừa khít.

Kiểm tra cầu chì và an toàn: Lắp cầu chì giữa pin và bộ điều khiển, đặc biệt nếu xe tay ga của bạn không tích hợp tính năng bảo vệ quá dòng. Cầu chì này sẽ đóng vai trò là tuyến phòng thủ cuối cùng trong trường hợp quá tải hoặc đoản mạch. Đảm bảo rằng tất cả các dây được định tuyến an toàn, cách xa các bộ phận chuyển động hoặc các cạnh sắc.

Bật nguồn và kiểm tra: Cấp nguồn cho xe tay ga và kiểm tra khả năng phản hồi của ga. Động cơ sẽ quay êm ái khi bạn vặn ga. Kiểm tra hệ thống phanh để đảm bảo mọi thứ đều hoạt động bình thường. Nếu có cảm giác không ổn, hãy tắt nguồn ngay lập tức và kiểm tra tất cả các kết nối.

Kiểm tra nhiệt độ: Sau khi chạy xe một đoạn ngắn, hãy kiểm tra nhiệt độ của ắc quy, bộ điều khiển và dây điện. Mọi thứ nên giữ mát khi chạm vào. Nếu bất cứ thứ gì đang nóng lên, hãy tắt xe tay ga và kiểm tra các kết nối. Các bộ phận nóng có thể cho thấy đoản mạch, kết nối kém hoặc kích thước dây không chính xác.

Khi xử lý ắc quy xe điện, đặc biệt là khi lắp ráp hoặc sửa đổi hệ thống của riêng bạn, điều quan trọng là phải tuân thủ các tiêu chuẩn và quy định nhất định để đảm bảo an toàn và chất lượng. Dưới đây là một số hướng dẫn chính:

IEC 62133: Đây là tiêu chuẩn quốc tế về các yêu cầu an toàn của pin và pin thứ cấp kín di động. Nó phác thảo các quy trình thử nghiệm và các biện pháp phòng ngừa an toàn đối với lithium-ion và các loại pin khác. Việc tuân thủ tiêu chuẩn này sẽ đảm bảo rằng bộ pin của bạn được an toàn khi sử dụng.
UL 2271: Đối với ắc quy dùng cho xe điện hạng nhẹ, trong đó có xe máy điện, UL 2271 là tiêu chuẩn chứng nhận sự an toàn của ắc quy lithium-ion. Tiêu chuẩn này bao gồm các vấn đề như sạc quá mức, bảo vệ ngắn mạch và khả năng chống cháy, khiến các nhà sản xuất pin phải đáp ứng.
RoHS (Hạn chế các chất độc hại): Tuân thủ RoHS đảm bảo rằng pin và các bộ phận điện không chứa các vật liệu nguy hiểm như chì, thủy ngân và cadmium, có thể gây rủi ro cho môi trường và sức khỏe. Tất cả các thành phần của hệ thống pin phải tuân thủ RoHS.
Chứng nhận CE: Nếu bạn đang bán hoặc sử dụng các bộ phận của xe điện tại thị trường Châu Âu thì điều quan trọng là pin và bộ điều khiển phải được chứng nhận CE. Chứng nhận này đảm bảo rằng các sản phẩm đáp ứng các yêu cầu về sức khỏe, an toàn và môi trường của Liên minh Châu Âu.
Xếp hạng IP (Bảo vệ chống xâm nhập): Nếu xe điện của bạn sẽ được sử dụng trong điều kiện ẩm ướt, hãy tìm xếp hạng IP cao cho pin và bộ điều khiển của bạn (ví dụ: IP65 hoặc IP67). Điều này có nghĩa là các bộ phận được bảo vệ khỏi bụi và nước, ngăn ngừa hư hỏng hệ thống điện từ các điều kiện ngoài trời.

news-1920-800

Đấu dây ắc quy 36V cho xe máy điện là một kỹ năng cần thiết để đảm bảo xe máy của bạn hoạt động hiệu quả và an toàn. Bằng cách làm theo các bước được nêu ở trên, từ việc chọn hệ thống dây điện phù hợp đến đảm bảo kết nối phù hợp, bạn có thể đảm bảo rằng xe tay ga của mình hoạt động tốt nhất. Luôn tuân theo các quy trình an toàn được khuyến nghị, kiểm tra tình trạng quá nhiệt và đảm bảo hệ thống dây điện của bạn đáp ứng các tiêu chuẩn cần thiết để tránh mọi sự cố tiềm ẩn.

Tại General Electronics Technology Co., Ltd., chúng tôi chuyên về pin lithium-ion chất lượng cao, được sản xuất theo yêu cầu cho xe máy điện, xe đạp điện và các loại xe điện nhẹ khác. Với tư cách là người dẫn đầu ngành, chúng tôi không chỉ cung cấp pin tốt nhất mà còn cung cấp các giải pháp chìa khóa trao tay hoàn chỉnh, từ pin và BMS cho đến thiết kế và lắp ráp gói cuối cùng. Với hơn 15 năm kinh nghiệm và cam kết về chất lượng và an toàn, chúng tôi là đối tác hoàn hảo cho mọi nhu cầu về điện cho xe máy điện của bạn.

Liên hệ với chúng tôi ngay hôm nay để tìm hiểu thêm về cách các giải pháp pin 36V của chúng tôi có thể cung cấp năng lượng cho xe tay ga điện của bạn một cách hiệu quả và an toàn. Hãy để chúng tôi giúp bạn nâng cao trải nghiệm xe điện của mình với loại pin đáng tin cậy, hàng đầu. Cho dù bạn đang tìm kiếm từng viên pin riêng lẻ hay một bộ pin hoàn chỉnh, chúng tôi đều cung cấp các giải pháp trực tiếp, tiết kiệm chi phí với sự ổn định và chất lượng đi kèm với kiến thức chuyên môn của chúng tôi. (sales@gebattery.co)
