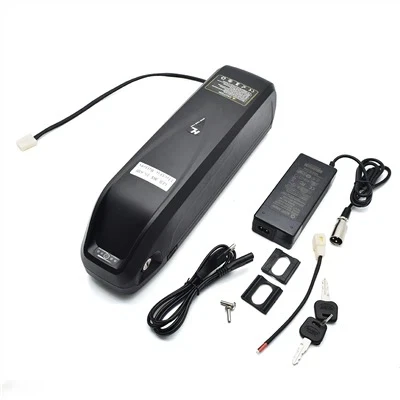

Trong lĩnh vực xe đạp điện, hiệu suất và độ tin cậy của bộ pin là chìa khóa quyết định hiệu suất tổng thể của xe đạp điện. Bộ pin xe đạp điện 48V 20Ah là thiết kế phổ biến hơn hiện nay. Với tư cách là nhà sản xuất pin hàng đầu, hướng dẫn toàn diện này sẽ giải thích bộ pin 48V 20Ah là gì và giải thích toàn bộ quy trình cách sản xuất bộ pin 48V 20Ah.
Tìm hiểu thông tin cơ bản về pin
Trước khi đi sâu vào chi tiết cụ thể về việc chế tạo bộ pin, điều cần thiết là phải nắm bắt một số khái niệm cơ bản liên quan đến pin.
Điện áp và công suất
Điện áp (V):Đây là thước đo điện thế. Điện áp cao hơn cho biết có nhiều năng lượng hơn để điều khiển động cơ eBike của bạn. Bộ pin 48V thường dùng cho eBike, mang lại sự cân bằng tốt về năng lượng và hiệu quả.
Công suất (A):Được đo bằng amp-giờ (Ah), con số này biểu thị lượng năng lượng mà pin có thể lưu trữ. Về mặt lý thuyết, pin 20Ah có thể cung cấp 20 amp trong một giờ hoặc 1 amp trong 20 giờ. Dung lượng càng lớn, bạn có thể đạp eBike lâu hơn mà không cần sạc lại.
Watt-Giờ (Wh)
Để hiểu rõ hơn về dung lượng năng lượng của pin, bạn có thể tính watt-giờ (Wh) bằng công thức:
Cái=V×Ah
Đối với bộ pin 48V 20Ah, công suất năng lượng sẽ là:
48V×20Ah=960Wh
Điều này có nghĩa là pin của bạn có thể cung cấp 960 watt trong một giờ hoặc 480 watt trong hai giờ, phù hợp cho những chuyến đi đường dài.
Các loại pin
Việc lựa chọn hóa học pin là rất quan trọng. Mặc dù pin axit chì thường được sử dụng nhưng chúng nặng hơn và kém hiệu quả hơn pin lithium. Pin lithium-ion, đặc biệt là lithium polymer (LiPo) và lithium iron phosphate (LiFePO4), cung cấp mật độ năng lượng cao hơn, trọng lượng nhẹ hơn và vòng đời dài hơn, khiến chúng trở nên lý tưởng cho các ứng dụng eBike.
Kết nối nối tiếp và song song
Khi thiết kế bộ pin, việc hiểu cách kết nối pin là rất quan trọng. Thông thường bạn sẽ sử dụng kết hợp các kết nối nối tiếp và song song.
Kết nối loạt
Trong kết nối nối tiếp, cực dương của một pin được kết nối với cực âm của pin tiếp theo. Các điện áp tăng lên trong khi công suất vẫn giữ nguyên.
Ví dụ: Để tạo bộ pin 48V, bạn cần nối nối tiếp 13 cell của pin lithium-ion 3,7V (3,7V x 13=48.1V).
Kết nối song song
Trong kết nối song song, tất cả các cực dương được kết nối với nhau và tất cả các cực âm được kết nối với nhau. Điện áp vẫn giữ nguyên trong khi công suất tăng lên.
Ví dụ: Để đạt được công suất 20Ah, bạn có thể kết nối song song hai ô 10Ah.
Chọn cấu hình của bạn
Kết hợp các kết nối nối tiếp và song song cho phép bạn tùy chỉnh bộ pin của mình. Ví dụ: bạn có thể có 13 ô nối tiếp, mỗi ô 20Ah, để tạo ra bộ pin 48V 20Ah mạnh mẽ và đáng tin cậy.
Chuẩn bị tài liệu của bạn
Trước khi bắt đầu xây dựng, hãy thu thập các vật liệu và công cụ cần thiết:
Nguyên vật liệu
- Tế bào pin: Chọn tế bào lithium-ion chất lượng cao, đảm bảo chúng được xếp hạng theo điện áp và dung lượng yêu cầu của bạn.
- Hệ thống quản lý pin (BMS): Thành phần này bảo vệ pin khỏi bị sạc quá mức, xả sâu và đoản mạch, đảm bảo an toàn và tuổi thọ.
- Đầu nối và dây điện: Sử dụng dây đo và đầu nối thích hợp để xử lý dòng điện mà không bị quá nóng.
- Ống co nhiệt: Dùng để cách nhiệt và bảo vệ.
- Vỏ pin: Để chứa và bảo vệ bộ pin của bạn.
- Cầu chì: Để đảm bảo an toàn hơn, hãy ngăn chặn dòng điện quá mức.
Công cụ
- Mỏ hàn: Để tạo kết nối an toàn.
- Đồng hồ vạn năng: Để kiểm tra điện áp và tính liên tục.
- Dụng cụ tháo dây: Để chuẩn bị dây của bạn.
- Súng nhiệt: Dùng để dán ống co nhiệt.
Thiết kế bộ pin của bạn
Bây giờ bạn đã có tài liệu, đã đến lúc thiết kế bộ pin của bạn. Dưới đây là một số cân nhắc chính:
Cách trình bày
Lập kế hoạch bố trí các tế bào pin của bạn. Đảm bảo chúng vừa khít trong vỏ, cho phép luồng không khí lưu thông để tránh quá nóng.
Chiến lược kết nối
Quyết định cấu hình song song và chuỗi của bạn. Ví dụ: nếu sử dụng 18650 ô, bạn có thể sắp xếp chúng thành 13s2p (13 ô nối tiếp, 2 ô song song) để thiết lập 48V 20Ah mạnh mẽ.
Tính năng an toàn
Kết hợp các tính năng an toàn vào thiết kế của bạn. BMS phải dễ dàng truy cập để bảo trì. Đảm bảo cầu chì thích hợp để ngăn ngừa tình trạng quá tải tiềm ẩn.
Hướng dẫn từng bước
Bước 1: Chuẩn bị tế bào
Kiểm tra từng tế bào xem có hư hỏng hoặc khuyết tật không.
Sử dụng đồng hồ vạn năng để kiểm tra điện áp của từng tế bào. Đảm bảo chúng được kết hợp chặt chẽ về điện áp.
Bước 2: Kết nối các ô
- Kết nối loạt:
Hàn cực dương của ô đầu tiên vào cực âm của ô tiếp theo.
Lặp lại cho đến khi tất cả các ô được kết nối thành chuỗi.
- Kết nối song song (nếu có):
Kết nối song song tất cả các cực dương với nhau và tất cả các cực âm với nhau cho các ô.
Bước 3: Cài đặt BMS
Kết nối BMS theo hướng dẫn của nhà sản xuất. Thông thường, điều này liên quan đến việc kết nối từng ô nối tiếp với các thiết bị đầu cuối BMS tương ứng.
Bước 4: Đóng gói pin
Đặt bộ pin đã lắp ráp vào vỏ.
Sử dụng ống co nhiệt để bọc các đầu nối hở và đảm bảo cách nhiệt.
Bước 5: Kiểm tra lần cuối
Trước khi niêm phong vỏ, sử dụng đồng hồ vạn năng để kiểm tra tổng điện áp của gói. Nó nên đọc khoảng 48V.
Kiểm tra chức năng BMS bằng cách mô phỏng chu kỳ sạc và xả.
Sạc và bảo trì
Sạc
- Sử dụng bộ sạc tương thích với điện áp và thành phần hóa học của pin. Nên sử dụng bộ sạc pin lithium 48V để đảm bảo sạc an toàn.
- Theo dõi quá trình sạc để tránh sạc quá mức. BMS sẽ giúp quản lý việc này nhưng bạn nên để ý đến nó.
Mẹo bảo trì
- Kiểm tra thường xuyên: Kiểm tra định kỳ điện áp của từng tế bào để đảm bảo chúng luôn cân bằng.
- Giám sát nhiệt độ: Đảm bảo bộ pin không bị quá nóng trong khi vận hành hoặc sạc.
- Vệ sinh: Giữ các thiết bị đầu cuối sạch sẽ và không bị ăn mòn.
Câu hỏi thường gặp (FAQ)
1. Pin 48V 20Ah của tôi dùng được bao lâu?
Tuổi thọ của pin phụ thuộc vào cách sử dụng, thói quen sạc và bảo trì. Nói chung, pin lithium có thể kéo dài 500 đến 1000 chu kỳ sạc.
2. Tự làm bộ pin có an toàn không?
Nếu thực hiện đúng và an toàn, việc tự làm bộ pin có thể an toàn. Luôn sử dụng các linh kiện chất lượng cao và tuân theo các nguyên tắc an toàn.
3. Nếu tôi không có kinh nghiệm hàn thì sao?
Hãy cân nhắc việc thực hành hàn trên các vật liệu phế liệu hoặc tìm kiếm sự giúp đỡ từ người có kinh nghiệm. Kết nối thích hợp là rất quan trọng cho sự an toàn và hiệu suất.
4. Tôi có thể sử dụng pin axit chì để thay thế không?
Mặc dù bạn có thể sử dụng pin axit chì nhưng chúng nặng hơn và có hiệu suất thấp hơn so với pin lithium, điều này có thể ảnh hưởng đến hiệu suất của eBike của bạn.
Phần kết luận
Tạo bộ pin 48V 20Ah là một dự án bổ ích có thể nâng cao đáng kể trải nghiệm eBike của bạn. Bằng cách hiểu các nguyên tắc cơ bản, thu thập vật liệu phù hợp và tuân theo cách tiếp cận có hệ thống, bạn có thể chế tạo bộ pin đáng tin cậy và hiệu quả phù hợp với nhu cầu của mình. Luôn ưu tiên sự an toàn và bảo trì để đảm bảo bộ pin sẽ phục vụ tốt cho bạn trong nhiều năm tới. Chúc bạn cưỡi ngựa vui vẻ!
Nhận mẫu miễn phí trực tiếp bộ pin xe đạp điện 48V 20Ah

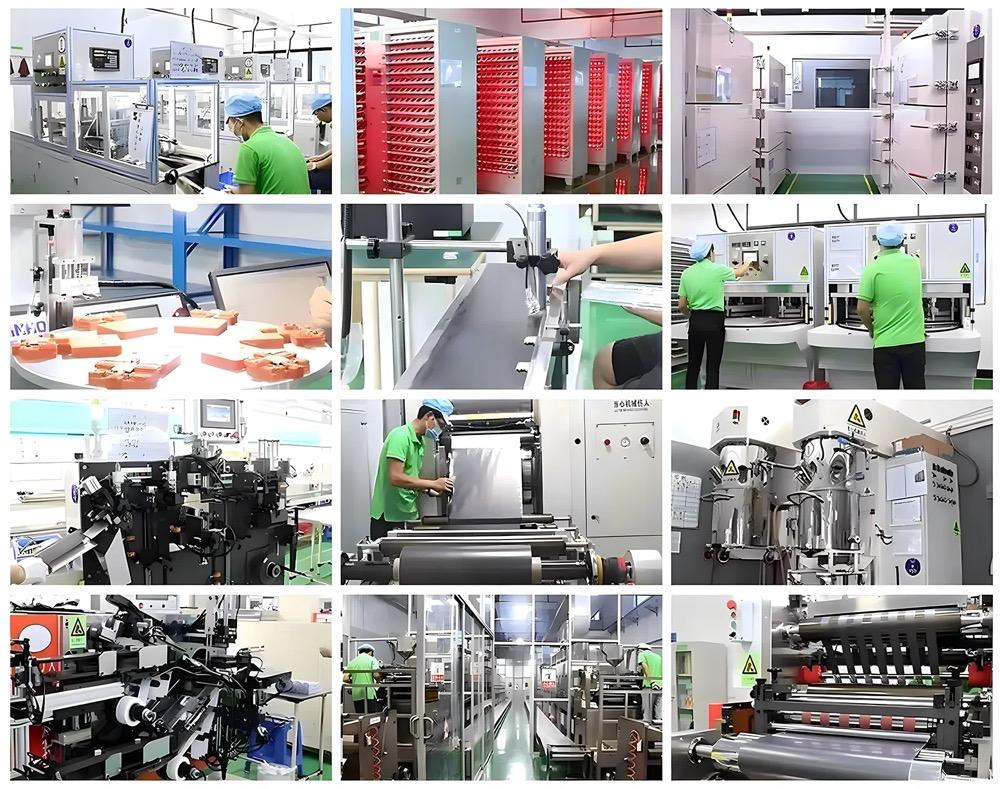

GEB, một thương hiệu trực thuộc General Electronics Technology Co., LTD, là nhà sản xuất pin lithium xe đạp điện hàng đầu có trụ sở tại Thâm Quyến. Được thành lập vào năm 2009, nhà máy của chúng tôi có hơn 180 người và đạt doanh thu hàng năm vượt quá 30 triệu USD. Chúng tôi chuyên về pin lithium cao cấp, tập trung vào công nghệ lithium iron phosphate để đảm bảo an toàn và hiệu suất. Vỏ nhựa độc đáo của chúng tôi tăng cường khả năng cách nhiệt và kháng hóa chất, mang lại sự an toàn cao hơn và cải thiện khả năng sạc ở nhiệt độ thấp. Với thành tích không xảy ra sự cố an toàn nào, GEB đã tạo được danh tiếng vững chắc đối với khách hàng trong nước và quốc tế, khiến chúng tôi trở thành sự lựa chọn đáng tin cậy về pin lithium an toàn. Hãy liên hệ ngay với chúng tôi qua email để nhận mẫu miễn phí(sales@gebattery.co)
